概要

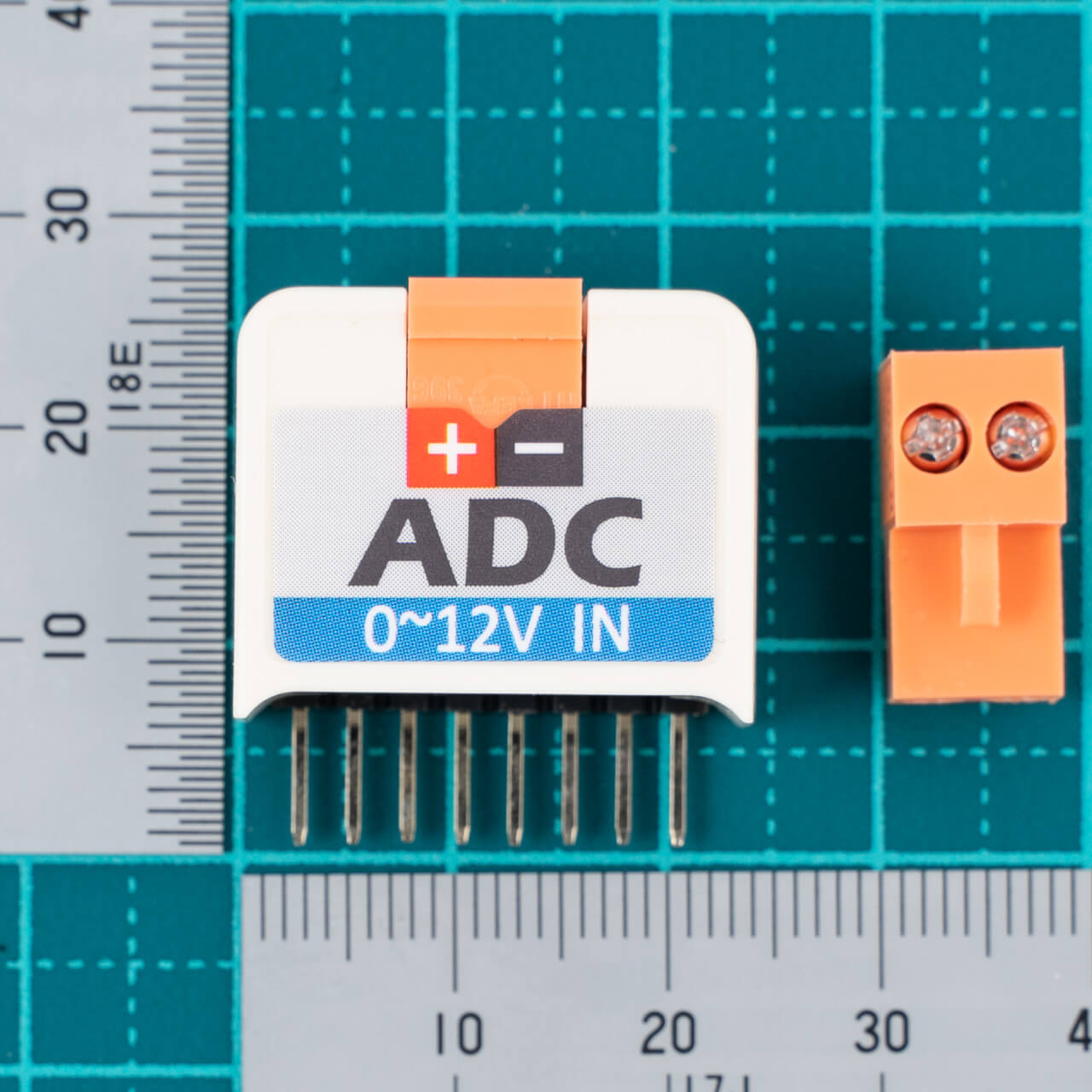

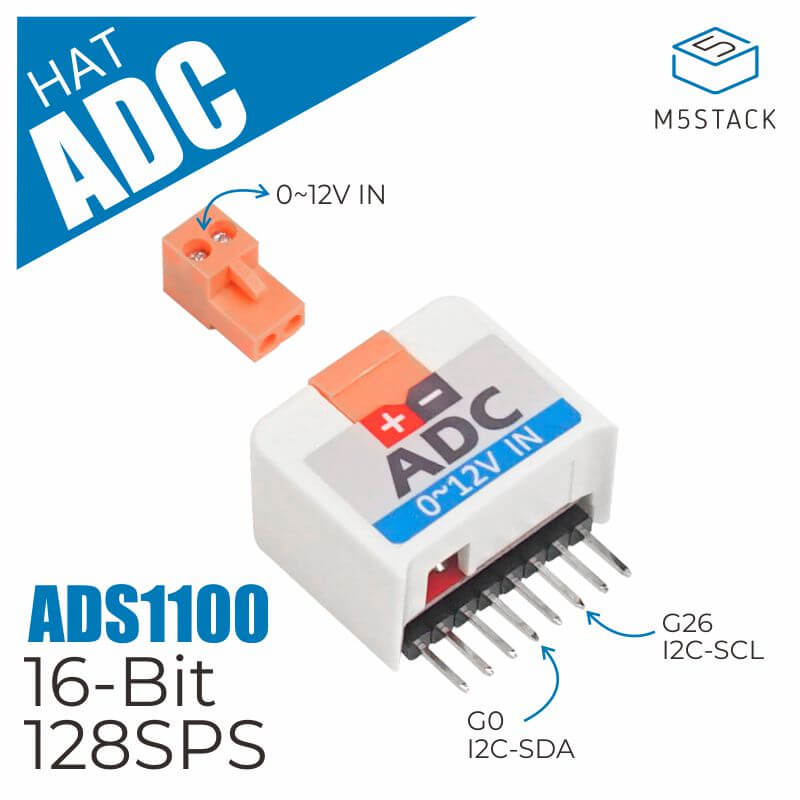

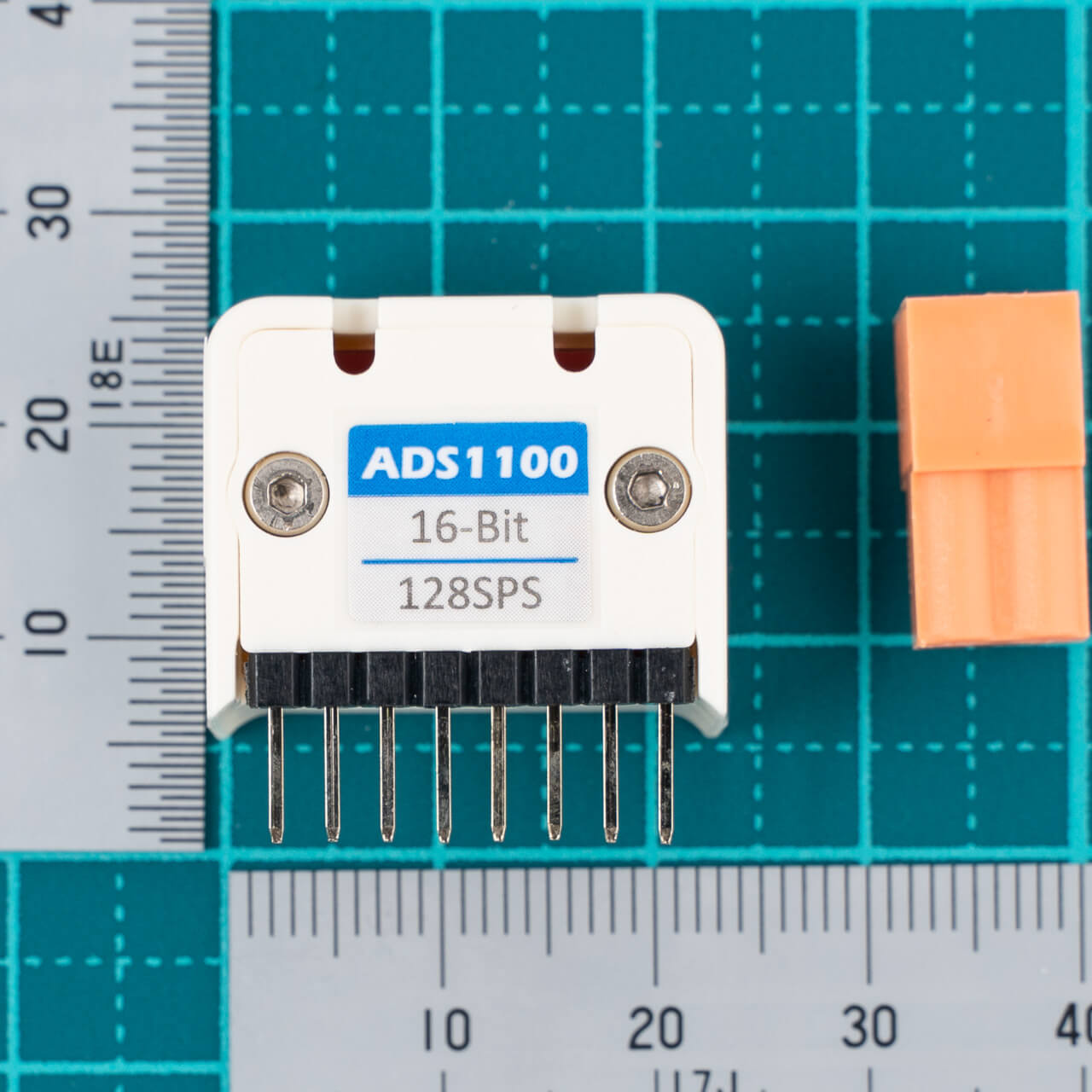

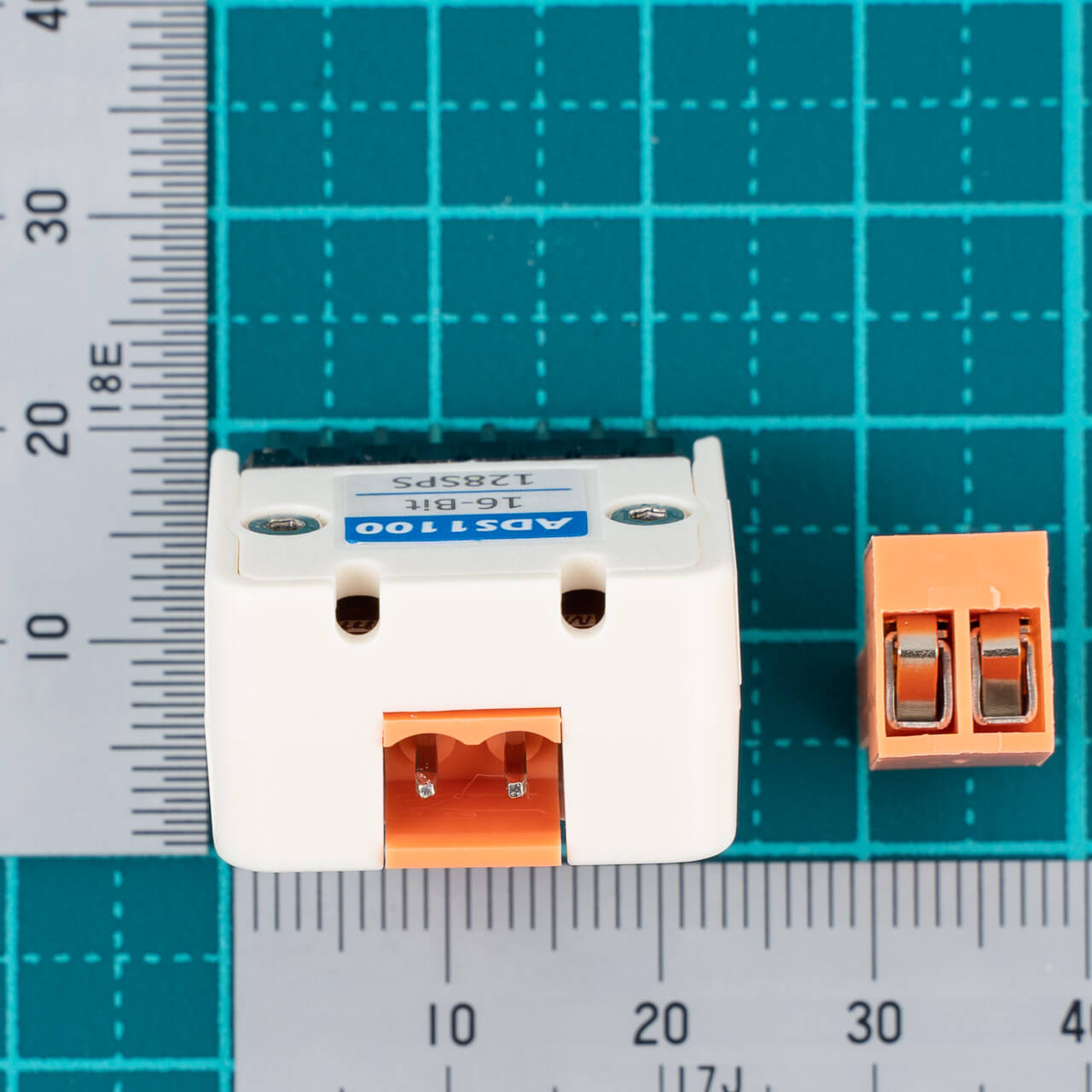

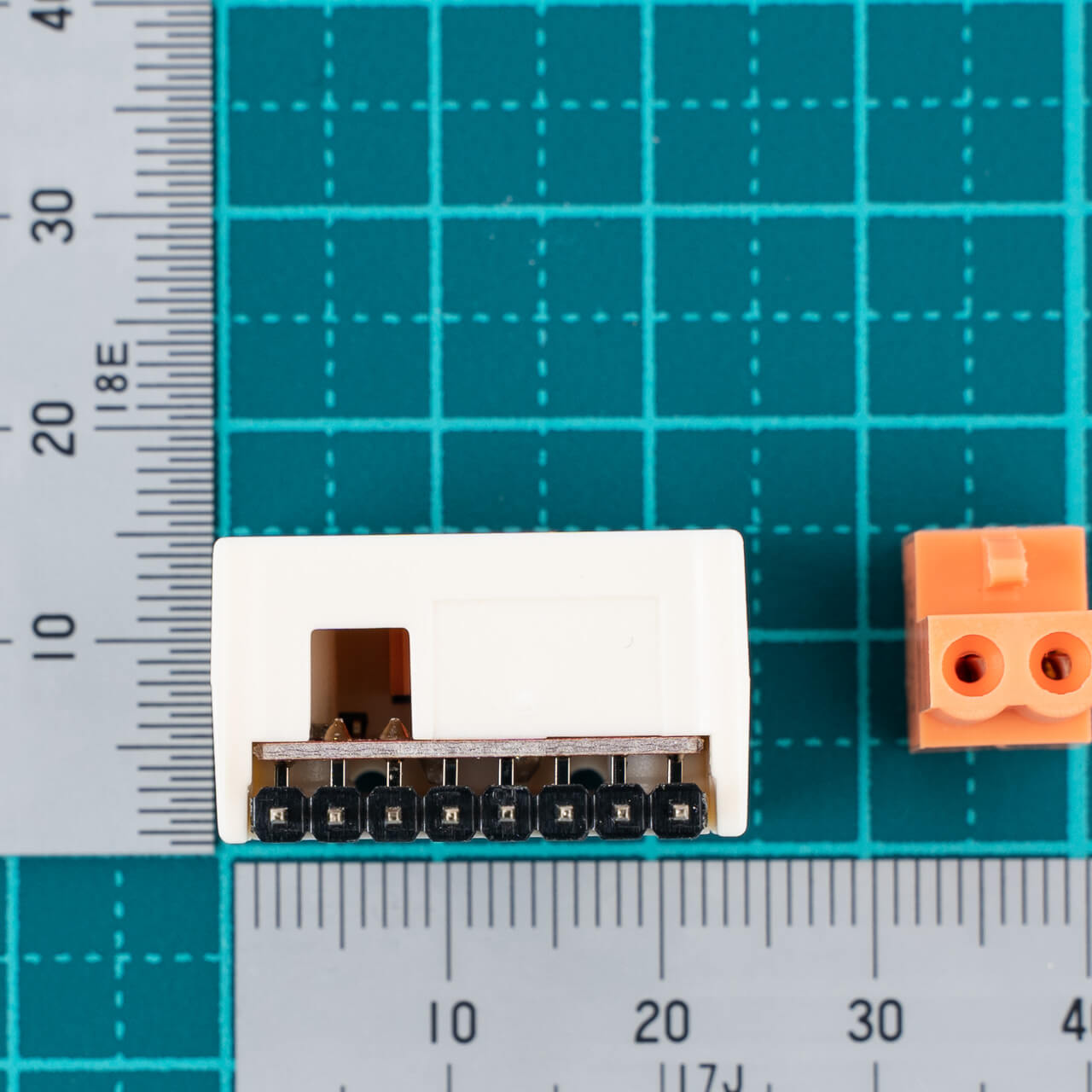

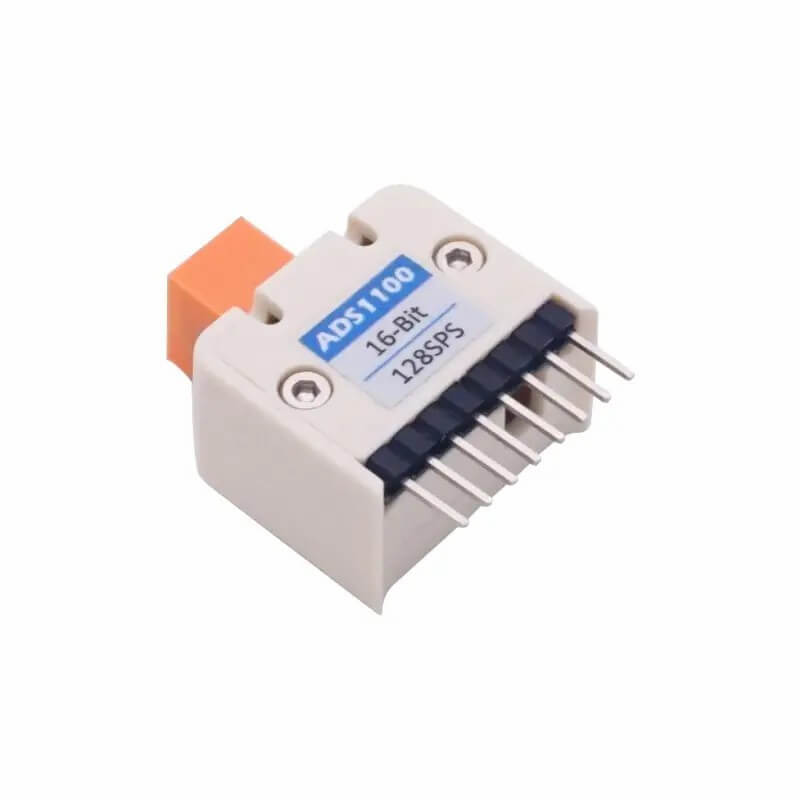

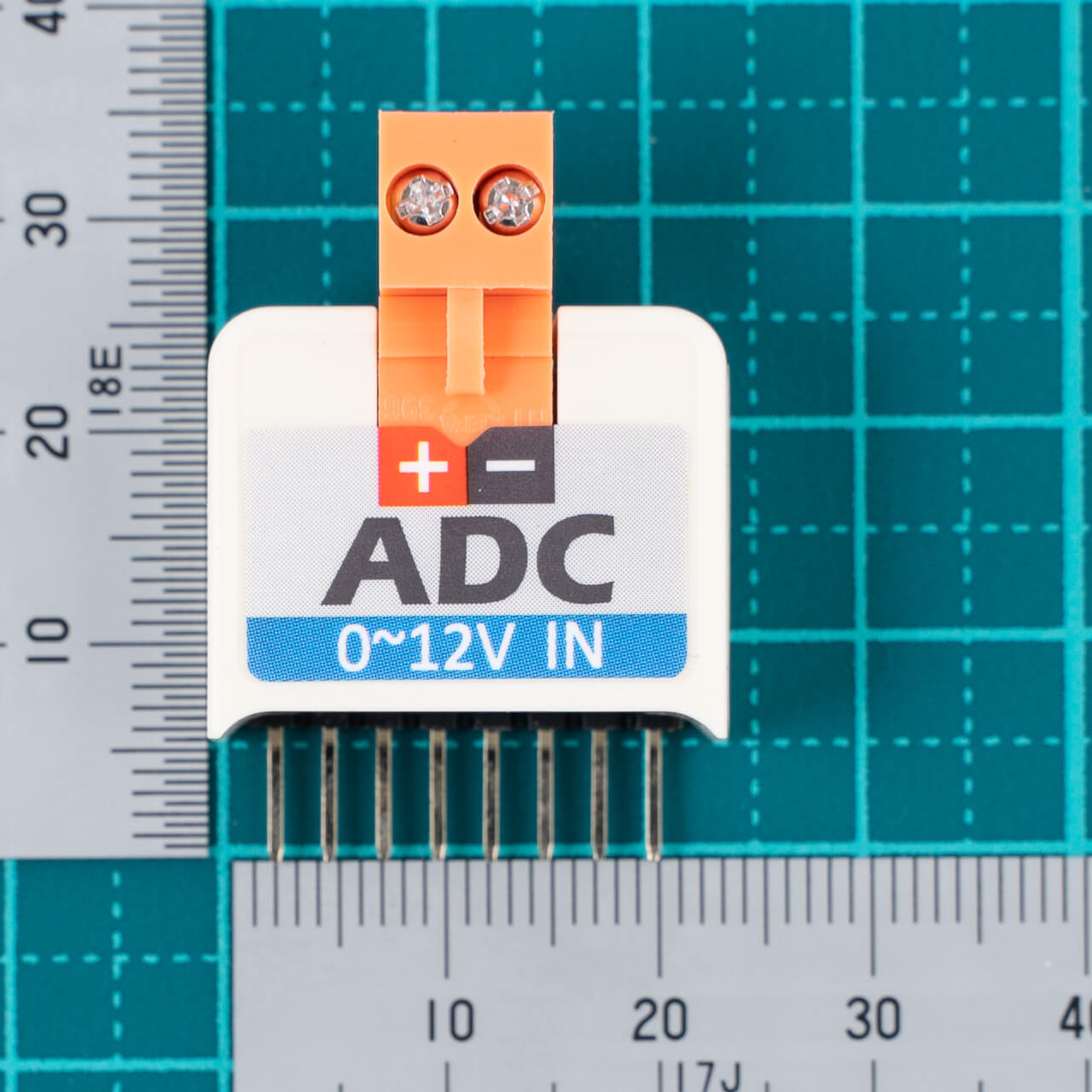

M5StickC用のADコンバータモジュールです。
高性能なADコンバーター ADS1100を搭載し、アナログ信号を高精度に計測できます。

購入する

下記ページよりご購入ください。
M5StickC用ADC Hat(ADS1100搭載) | IoT本舗オンラインストア

主な仕様

  • 高性能ADCチップ (Texas Instruments Burr-Brown ADS1100) 搭載
  • 16bit No Missing Code
  • サンプリングレート:8, 16, 32,128 sps
  • 入力電圧範囲(Vin): 0 – 12 V
  • プログラマブル・ゲイン・アンプ:1, 2, 4, 8
  • 自動キャリブレーション
  • 低ノイズ:4μVpp
  • 差動入力
  • I2Cアドレス: 0x48
  • 付属品:2pinターミナル(3.96mmピッチ)

用途例

  • アナログ信号の計測
  • 各種センサーの高精度計測(重量計、温度計など)

ドキュメント

M5Stack提供

製品情報
サンプルプログラム(Arduino)

参考

ADS1100 データシート、製品情報、サポート| TI.com
